zeilinstructeurOnze kajuitzeilboot · generatie 2002–2005
Jeanneau
Sun Odyssey 32

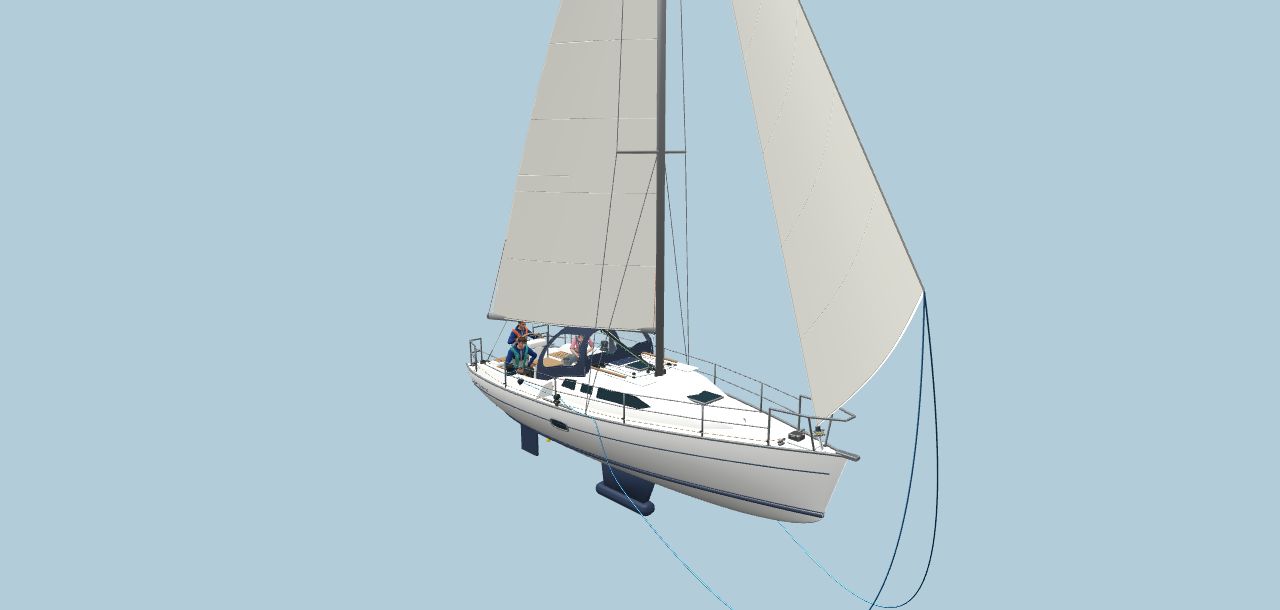

Een kajuitzeilboot van ongeveer tien meter, met stuurwiel, grootzeil en rolvoorzeil. De praktijkervaring op een Sun Odyssey 32 was de aanleiding om juist deze boot na te bouwen.
We combineren gepubliceerde scheepsmaten, foto's en documentatie van echt zeilbeslag. Het resultaat is een gekozen, geloofwaardige uitvoering van dit boottype.
Vaar met de Jeanneau
- Lengte over alles
- 9,60 m
- Rompbreedte
- 3,30 m
- Waterlijnlengte
- 8,52 m
- Waterverplaatsing
- 4.540 kg
Hoe de boot is gemaakt
Van maatvoering naar beweging
De echte boot als vertrekpunt
We verzamelen hoofdafmetingen en tuiggegevens en vergelijken de vormen met foto's. Romp, kajuit, kuip, reling en mast moeten samen herkenbaar zijn. We gebruiken gegevens van de Sun Odyssey 32; de 32i, 32.1 en 32.2 zijn andere modellen.
Een eigen model in Blender

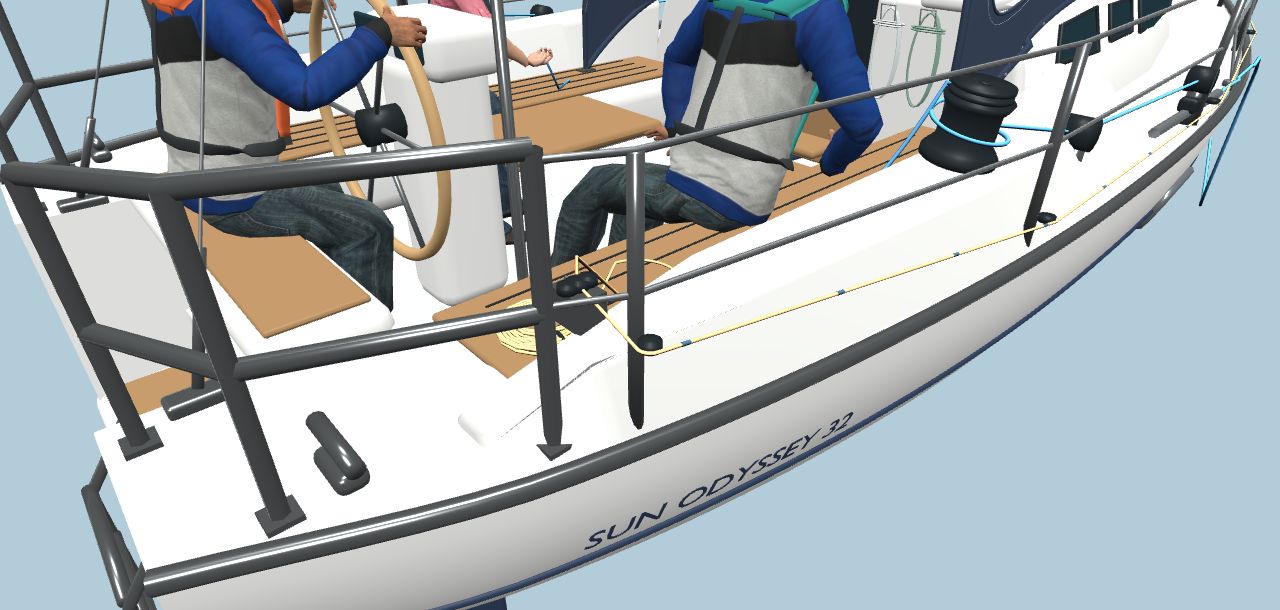

De romp en onderdelen worden in 3D opgebouwd. Ramen, dekbeslag, buiskap, stuurwiel en bemanning geven de boot zijn karakter. Waar een montagetekening ontbreekt, leiden we de plaats en vorm af uit foto's en de beschikbare ruimte.
Bediening in de browser
Het model wordt geschikt gemaakt voor de browser en getoond met Babylon.js. Een aparte simulatie berekent wind, vaart en bootbeweging. Zeilen, schoten en trommel volgen de bediening; het voorzeil kan vervormen en klapperen.
Meten, bekijken en verbeteren
We controleren onder meer zeilmaten, lijnlengtes en de ruimte tussen zeil en beslag. Daarna bekijken we de boot vanaf meerdere kanten, bij halve en ruime wind en over beide boegen. Ervaren zeilers helpen vervolgens beoordelen hoe overtuigend het gedrag in de praktijk is.
De maten achter het model
Wat weten we, en wat leiden we af?
Gepubliceerd — vermeld door de fabrikant of zeilverkoper.
Berekend — afgeleid uit maten en modelgeometrie.
Geschat — een bewuste benadering zonder ingemeten maat.
Boot en tuigage
| Onderdeel | Maat | Betekenis |
|---|---|---|
| Lengte over alles | 9,60 m | Gepubliceerd · totale lengte |
| Romplengte | 9,45 m | Gepubliceerd · lengte van de romp |
| Waterlijnlengte | 8,52 m | Gepubliceerd · lengte op de waterlijn |
| Breedte | 3,30 m | Gepubliceerd · grootste breedte |
| Waterverplaatsing | 4.540 kg | Gepubliceerd · referentiewaarde, belading kan verschillen |
| I · voordriehoekhoogte | 12,50 m | Gepubliceerd · hoogte boven het tuigmeetpunt bij het dek |
| J · basis voordriehoek | 3,62 m | Gepubliceerd · horizontale afstand tot de voorkant van de mast |
| P · grootzeil hijsmaat | 11,15 m | Gepubliceerd · maat langs de mast |
| E · grootzeil onderlijkmaat | 4,01 m | Gepubliceerd · maat langs de giek |
| Grootzeil, fabrieksopgave | 27,3 m² | Gepubliceerd · referentiezeil van Jeanneau |
| Rolgenua, fabrieksopgave | 25,2 m² | Gepubliceerd · onze gekozen zeiluitvoering staat hieronder |
I is geen voorlijklengte. De voorstag staat schuin en de trommel en bovenwartel nemen ruimte in. De bruikbare zeillengte moet dus apart worden gecontroleerd. Deze fabrieksmaten zijn referenties; niet ieder onderdeel van het model is daarmee een exacte fabrieksreconstructie.
Een bestaand zeil, passend beslag
Het rolvoorzeil
Voor onze uitvoering gebruiken we de gepubliceerde maten van Exchange Sails H2674: een echt aangeboden Dacron-genua met een pees van 5 mm en foam bij het voorlijk. De oorspronkelijke zeilmaker en boot zijn onbekend. Dit is onze gekozen maatbron, geen claim dat het de oorspronkelijke Jeanneau-genua is.
| Onderdeel | Maat | Herkomst |
|---|---|---|
| Voorlijk | 12,00 m | Gepubliceerd · voorste zeilrand |
| Achterlijk | 10,95 m | Gepubliceerd · achterste zeilrand |
| Onderlijk | 5,20 m | Gepubliceerd · onderste zeilrand |
| LP | ≈ 4,74 m | Berekend · loodrechte afstand van schoothoek tot voorlijk |
| LP ten opzichte van J | ≈ 131% | Berekend · verhouding voor de gekozen genua |
| Referentieoppervlak | ≈ 28,46 m² | Berekend · rechte driehoek, werkelijke snit kan verschillen |
| Voorstag in het model | ≈ 12,90 m | Berekend tussen de modelbevestigingen |
| Halshoek boven onderste stagpunt | 0,40 m | Gekozen installatieafstand langs de stag |
| Ruimte boven de zeilkop | ≈ 0,50 m | Berekend · inclusief ruimte voor wartel en valaansluiting |

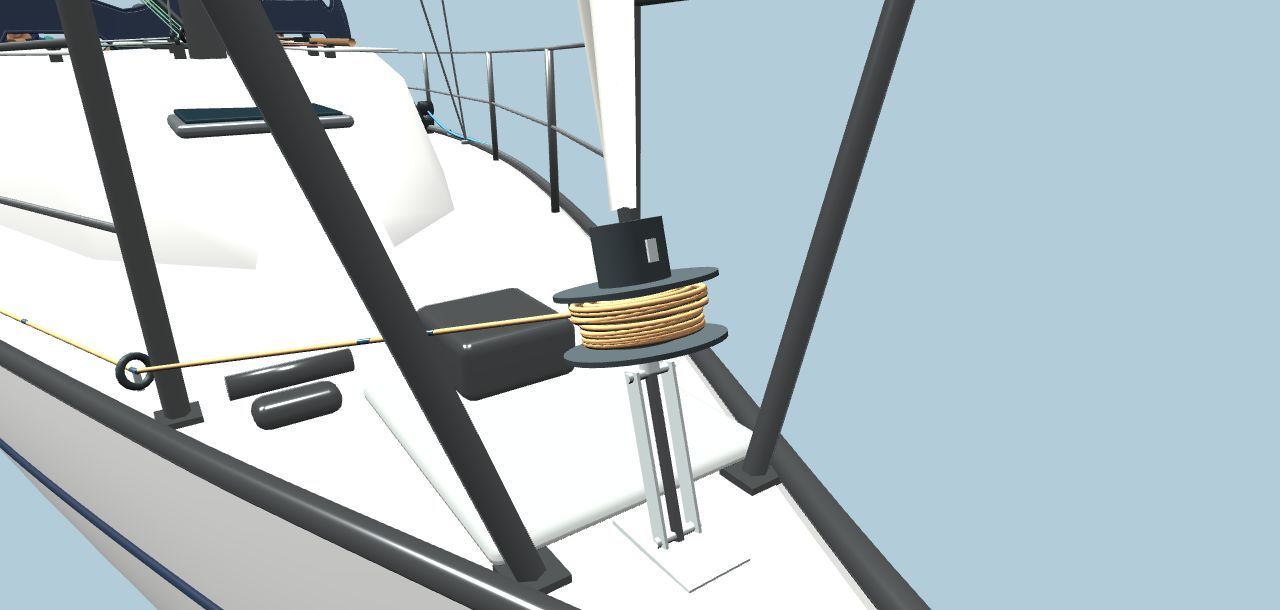

De gekozen Facnor LS130-installatie
Dit rolsysteem is gedocumenteerd op een Sun Odyssey 32. Voor de vorm en werking gebruiken we de handleiding en maattekeningen van Facnor. De precieze plaats van de geleiders is afgeleid voor ons model.
| Onderdeel | Maat | Herkomst |
|---|---|---|
| Buitendiameter trommel | 191 mm | Gepubliceerd · LS130, maat H |

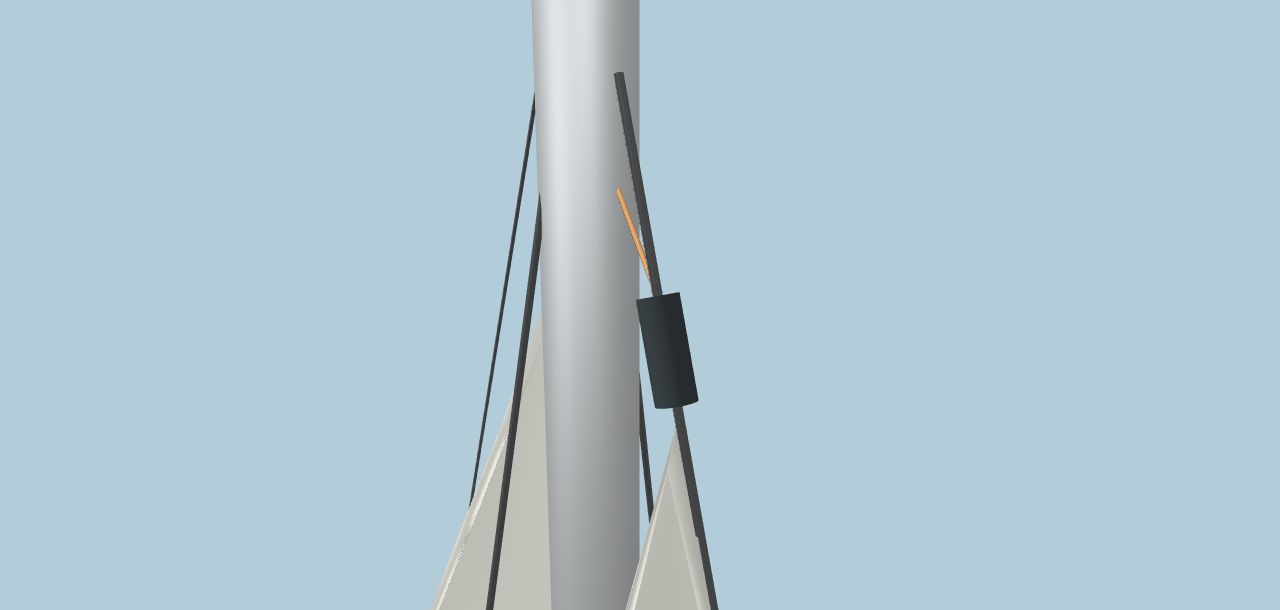

| Bovenwartel | 158 mm | Gepubliceerd · maat C |
| Inrollijn | 8 mm | Gepubliceerd · aanbevolen lijnset |
| Lange bevestigingsplaten | 200 mm | Gepubliceerde optie · hartafstand van de pennen |
| Eerste lijnrichting | 90° | Fabrikantvoorschrift · ten opzichte van de voorstag |
| Trommelkernradius | 40 mm | Geschat voor de windingberekening |
| Bruikbare windingbreedte | 56 mm | Geschat voor de lijnlagen |
| Effectieve doekdikte | 0,6 mm | Geschat voor de toenemende rolradius |
Wat je ermee oefent
Twee lijnen, één handeling
Inrollen: vier de fokkenschoot gecontroleerd en haal de inrollijn aan. Uitrollen: vier de inrollijn gecontroleerd en haal de werkende fokkenschoot aan.
De trommel, lijnverplaatsing en het uitgerolde oppervlak hangen in de simulator samen. De ene lijn wordt niet ongemerkt aangepast wanneer je de andere bedient. Hoeveel zeil zichtbaar is, staat apart van de hoeveelheid ingehaalde lijn.
Wat blijft een benadering?
Foto's geven geen volledige bouwtekening. De precieze beslagposities, zeilbolling, doekstijfheid en lijnpakking zijn daarom deels geschat. Ook de grootzeilweergave is benaderd; het huidige krachtenmodel rekent met 24 m² effectief grootzeiloppervlak, tegenover 27,3 m² in de fabrieksopgave.
De zeilkrachten zijn niet gekalibreerd met een gemeten snelheidstabel voor deze boot. Spontaan uitrollen door wind en alle wrijving in het rolsysteem worden nog niet nagebootst. Controlebeelden en berekeningen helpen fouten vinden; het oordeel van ervaren zeilers blijft belangrijk.
We streven naar begrijpelijk en geloofwaardig zeilgedrag. Deze simulator is geen meetrapport of montagehandleiding voor een echte boot.
Zelf nalezen
Bronnen en beeldverantwoording
- Jeanneau — oorspronkelijk inventarisblad Sun Odyssey 32Hoofdafmetingen, tuiggegevens en oorspronkelijke zeiloppervlakken.
- Exchange Sails — voorraadlijst mei 2026, H2674De drie zeilranden, 5 mm pees en foamvoorlijk van het gekozen referentiezeil.
- Facnor — LS/RX specificaties en maattekeningenTrommel, bovenwartel en bevestigingsopties.
- Facnor — montage- en bedieningshandleidingLijngeleiding, reservewindingen en werking.
- Verkoopbrochure van een SO32 met Facnor LS130Voorbeeld van toepassing op dit boottype; geen bewijs van standaarduitrusting.
Modelbeelden: eigen simulator, vastgelegd op 5 oktober 2026. Maatgegevens en modelkeuzes gecontroleerd op dezelfde datum. Klik op een beeld om het op volledig formaat te bekijken.
